产品名称: 孔板流量计
产品型号: SP-LG
产品特点: SP-LG孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置。
  孔板流量计的详细资料:


    SP-LG孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量,孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
适用范围
1.公称直径: 15 mm ≤DN≤1200mm
2.公称压力:PN≤10MPa
3.
工作温度:-50℃≤t≤550℃
4.
量程比:1:10,1:15
5.精度:0.5级,1级
产品选型

型号

说 明

 SP-LG 节流装置(孔板流量计
代号

按其结构特征的两大基本分类

K

孔板

P

喷嘴等

代号

公称压力(105Pa)

2.5

2.5

10

10

16

16

25

25

64

64

100

100

200

200

代号

口径(mm)

15~1200

15~1200mm

代号

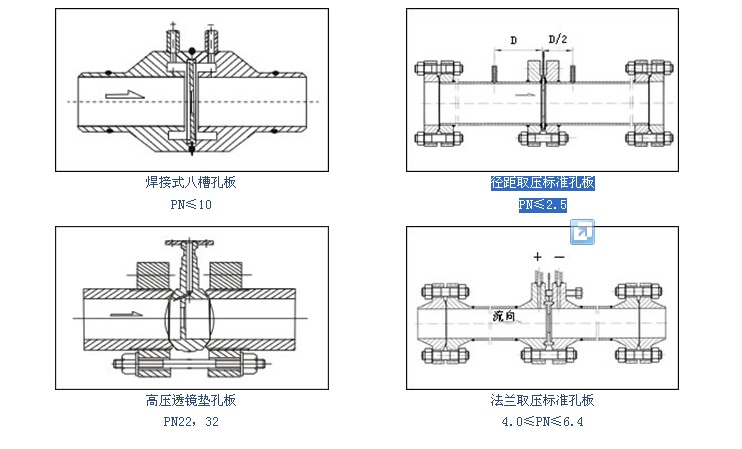

按其结构形式细分

H

标准孔板(环室)

Y

标准孔板(法兰)

K

标准孔板(钻孔)

I

ISA 1932喷嘴

L

长径喷嘴

W

文丘利喷嘴

G

经典文丘利管

S

双重孔板

Q

圆缺孔板

Z

锥形入口孔板

R

1/4圆孔板

P

偏心孔板

N

整体(内藏)孔板

X

楔形孔板

T

不在上述之列的特殊节流装置

代号

介质

1

液体

2

气体

3

蒸汽

4

高温液体

代号

补偿形式

N

不带压力、温度补偿

P

带压力补偿输出

T

带温度补偿输出

Q

带压力、温度补偿输出

代号

变送器差压量程范围

0

微差压量程

1

低差压量程

2

中差压量程

3

高差压量程

代号

是否带现场显示

W

节流装置传感器

X

智能节流装置(流量计)
