一、概述
当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ=ρ.g.H + Po式中：
P：变送器迎液面所受压力
ρ：被测液体密度
g:当地重力加速度
Po：液面上大气压
H：变送器投入液体的深度
同时，液体某一深度的压力引人到传感器的正压腔，再将液面上的大气压Po与传感器的负压腔相连，以抵消传感器背面的Po,使传感器测得压力为: ρ.g.H,显然,通过测取压力P,可以得到液位深度。
三、主要技术参数
|
测量范围：
|
0-0.5米～0-200米
|
|
最大过载：
|
不超过管长
|
|
测量形式：
|
投入式
|
|
精度等级：
|
0.5%F·S
|
|
电源电压：
|
24VDC
|
|
负载电阻：
|
≤500Ω
|
|
测量介质：
|
各种无腐蚀性液体
|
|
长期稳定性：
|
±0.2% F·S/年
|
|
环境相对湿度：
|
0～95%
|
|
补偿温度：
|
0～70℃
|
|
工作温度：
|
-10～70℃
|
|
外壳：
|
1Cr18Ni9Ti
|
|
主体结构材料：
|
聚乙烯
|
|
传感器形式：
|
充油芯体扩散硅传感器
|
|
自重：
|
普通型2kg、带数显表头型2.5kg
|
五、调试方法

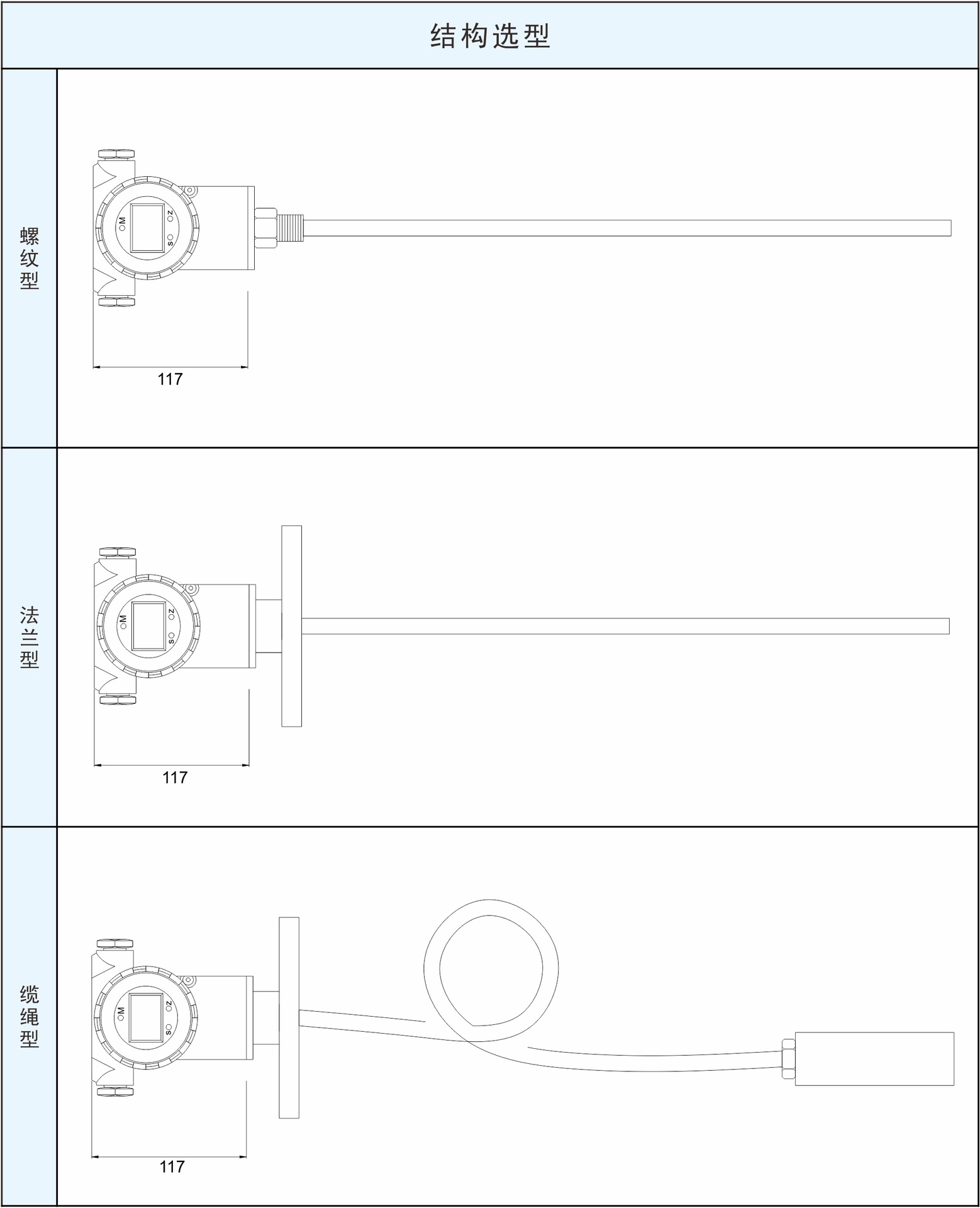

缆式和杆式液位变送器具有多种安装固定方式，以适应不同现场情况。当现场不能够提供G2的内螺纹或法兰等工艺设施时，可选择普通形式的液位变送器，它有墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择，使用户在现场安装时得心应手。
.jpg)
墙壁安装[1-螺钉M5, 2-膨胀螺钉M8]
|
|
| 水平管架式安装 | 垂直管架式安装 |
