V锥气体流量计处理管道内径的方法

发布时间:2015-05-08  浏览:7556次  字号:

    V锥气体流量计是一种新型的可精确测量各种雷诺数的高精度流量计,可满足各种介质的应用条件要求其操作原理同其它各种类型的差压原理相同,都是基于密封管道中的能量守恒定理,锥形流量计由于具有独一无二的设计结构,因而性能更优。

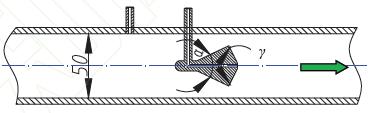

    V锥气体流量计利用V锥体在流场中产生的节流效应,通过检测上下游压差来测量流量。与普通节流件相比,它改变了节流布局,从中心孔节流改为环状节流。
    实践使用证明,V锥气体流量计与其他流量仪表相比,具有长期精度高、稳定性好,受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。而且V锥体本身作为流场的整流器而成为一种具有独特性能的优异的新型流量计。由V锥传感器和差压变送器组合而成的V锥气体流量计,可精确测量宽雷诺数(8×103≤Re≤5×107)范围内各种介质的流量。
    V锥气体流量计现场应用其公称内径应该是与现场管道内径想匹配的或者是起差别控制在一定的取值范围内,先考虑带有普遍性的管道情形,如果管道有较大的突变,则流体在该处因为因分离而形成了重复的二次循环,出现这个情况的话,将会直接影响测量结果。下面就给大家主要介绍下,管道匹配相关规定和处理方法:
    1、管道实际内径大于仪表内径,但是两者之间的差别不能超过后者的3%,这时产生的误差很小,仍在测量精度范围之内,对测量无影响,不需要进行修正。
    2、管道实际内径小于仪表内径,且两者之差在一定范围内,即DN15-DN100《3%;DN150<1%,则所产生的误差较小,这个时候可以通过对仪表系数进行修正,将消除误差。
    3、管道内径和仪表内径之差较大,超过上述允许的范围,这时所产生的附加误差也较大,即使修正仪表系数,也无法满足测量精度和稳定性的要求。
    出现现场管道内径不相匹配的情况的时候,具体解决方法有:
    首先必须寻找合适管道,并对原有管道进行适当改造,在这个情况下实施比较麻烦的时候,可以在现场装上合适大小的接头作为过渡段,并保证有足够直管段,这样就能够使得流速分布恢复到足够的正常状态。
    所以我们在平时生产V锥气体流量计的时候,必须知道现场管道具体规格或者是直管段的具体规格,以便我们在生产的时候尽量减少这些外部因素所带来的不必要的麻烦。
