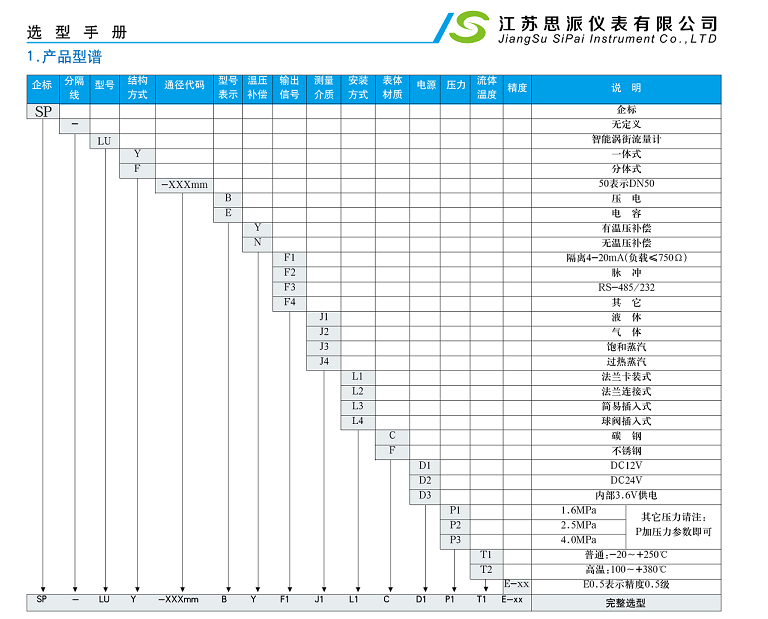

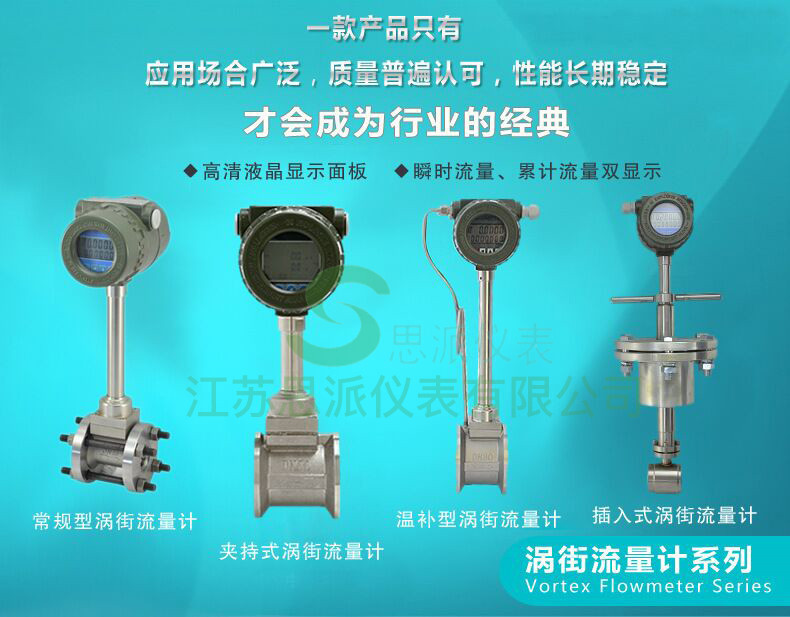

一、产品概述

SP-LU系列法兰夹持式涡街流量计专为测量蒸汽而设计,可对蒸汽进行自动密度补偿。将流量与温度补偿传感器集于一体。传感头现场可拆卸型表体,可在不影响管道内流体流动的情况下更换传感头。

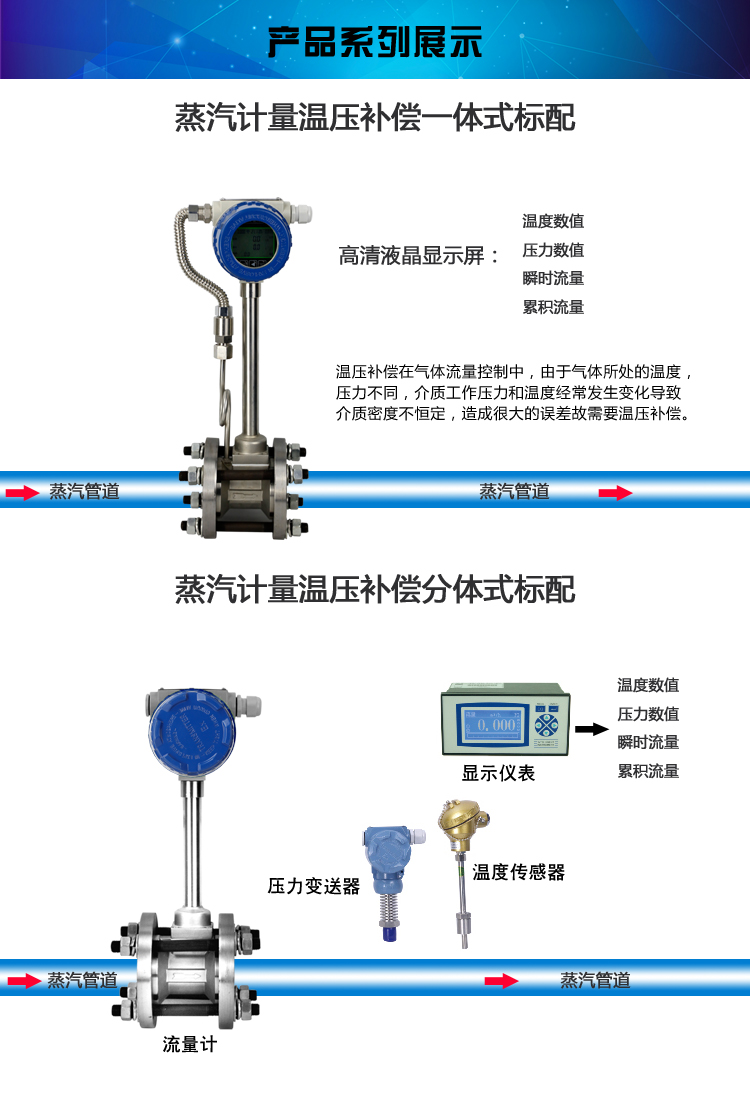

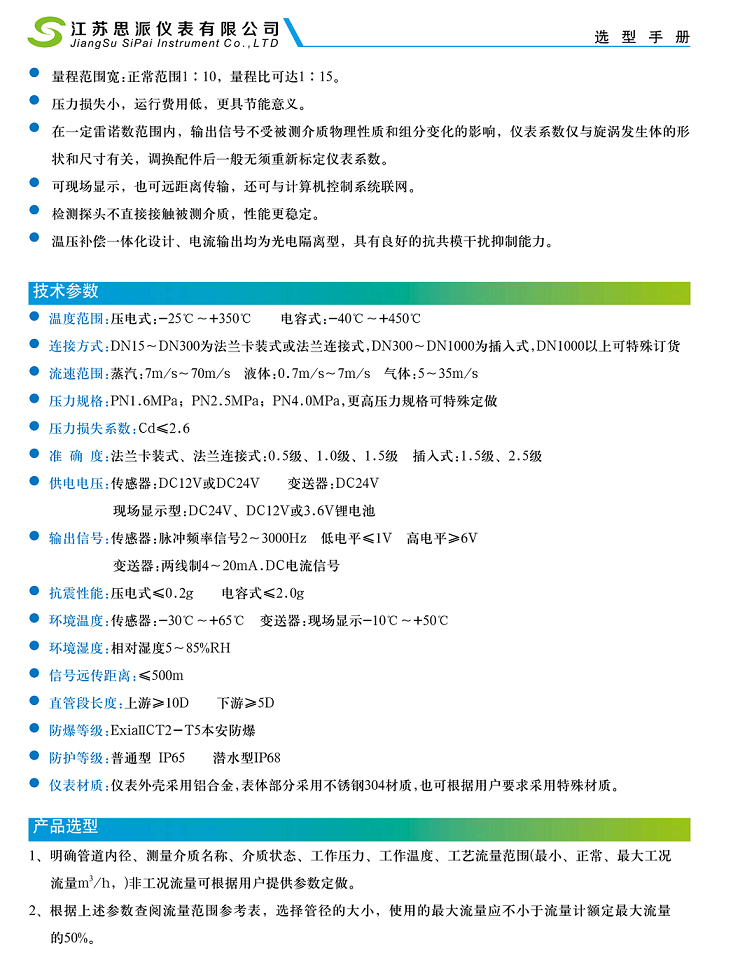

二、主要特点

SP-LU系列法兰夹持式涡街流量计通过一体化温度补偿,可显示蒸汽的瞬时质量流量、累计流量以及温度、压力等。也可手动设定蒸汽温度,温度及涡街传感头都可以在不停止管内流体的情况下可更换。



正确地选择安装点和正确安装流量计都是非常重要的环节,若安装环节失误轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。

对安装点上的上下游直管段一定的要求,否则会影响测量精度。

安装点上的上游有渐扩管,流量计上游应有不小于18D(D为管道直径)的等径直管段,下游应有不小于5D的等径直管段

安装点上游在同一平面上有90°弯头,流量计上游应有不小于25D的等径直管段,下游应有不小于5D的等径直管段。

上游若有活塞式或柱塞式泵,活塞式或罗茨式风机、压缩机,流量计上游应有不小于25D的等径直管段,下游应有不小于5D的等径直管段。

1、传感器可安装在室内,也可安装在室外。环境条件要符合要求。

3、传感器应避免安装在有机械振动的管道上。当振动不可避免时,应考虑在距传感器前后约2DN处的直管段上加固定支撑架。

5、被测介质含有较多杂质时,应在传感器上游直管段要求的长度以外加装过滤器。

7、直管段内径尽可能与传感器通径*,若不能*,应采用比传感器通径略大的管径,误差要≤3%并不超过5mm。

1、将配备的专用法兰分别焊接到上下游直管段上,使专用法兰和直管段的内径严格垂直与同心。

3、传感器安装方式:传感器应朝上或水平(放大器指向)安装;介质温度超过250℃,传感器应水平安装。

传感器上、下游直管段长度的要求

1、专用法兰与直管段焊接时不能带着传感器焊接。

3、传感器安装前,法兰凹槽内必须放好密封圈。压力和温度测量点的位置,取压点在传感器下游3~5DN处,测温点在下游5~8DN处。

5、连接传感器的屏蔽电缆走向,应尽可能远离强电磁场的干扰场合。绝对不允许与高压电缆一起敷设,屏蔽电缆要尽量缩短,并且不得盘卷,以减少分布电感,zui大长度不应超过200米。

安装对直管段的要求

安装对直管段的要求是非常重要的。它的详细要求如下:

安装点上的上游有渐缩管,流量计上游应有不小于15D(D为管道直径)的等径直管段,下游应有不小于5D的等径直管段。

安装点上游有90°弯头或下行接头,流量计上游应有不小于20D的等径直管段,下游应有不小于5D的等径直管段。

流量调节阀或压力调节阀尽量安装在流量计下游5D以远处,若必须安装在流量计的上游,流量计上游应有不小于25D的等径直管段,下游应有不小于5D的等径直管段。

特别注意:涡街流量计安装点的上游较近处若装有阀门,不断地开关阀门,对流量计的使用寿命影响极大,非常容易对流量计造成*性损坏。流量计尽量避免在架空的非常长的管道上安装,这样时间一长后,由于流量计的下垂非常容易造成流量计于法兰的密封泄露,若不得已安装时,必须在流量计的上下游2D处分别设置管道紧固装置。

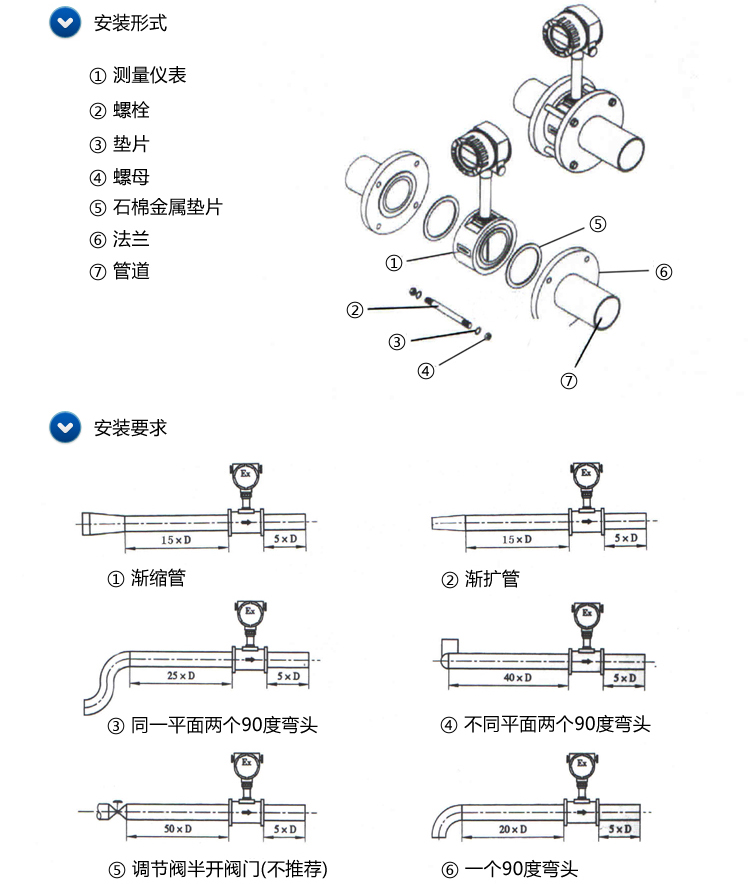

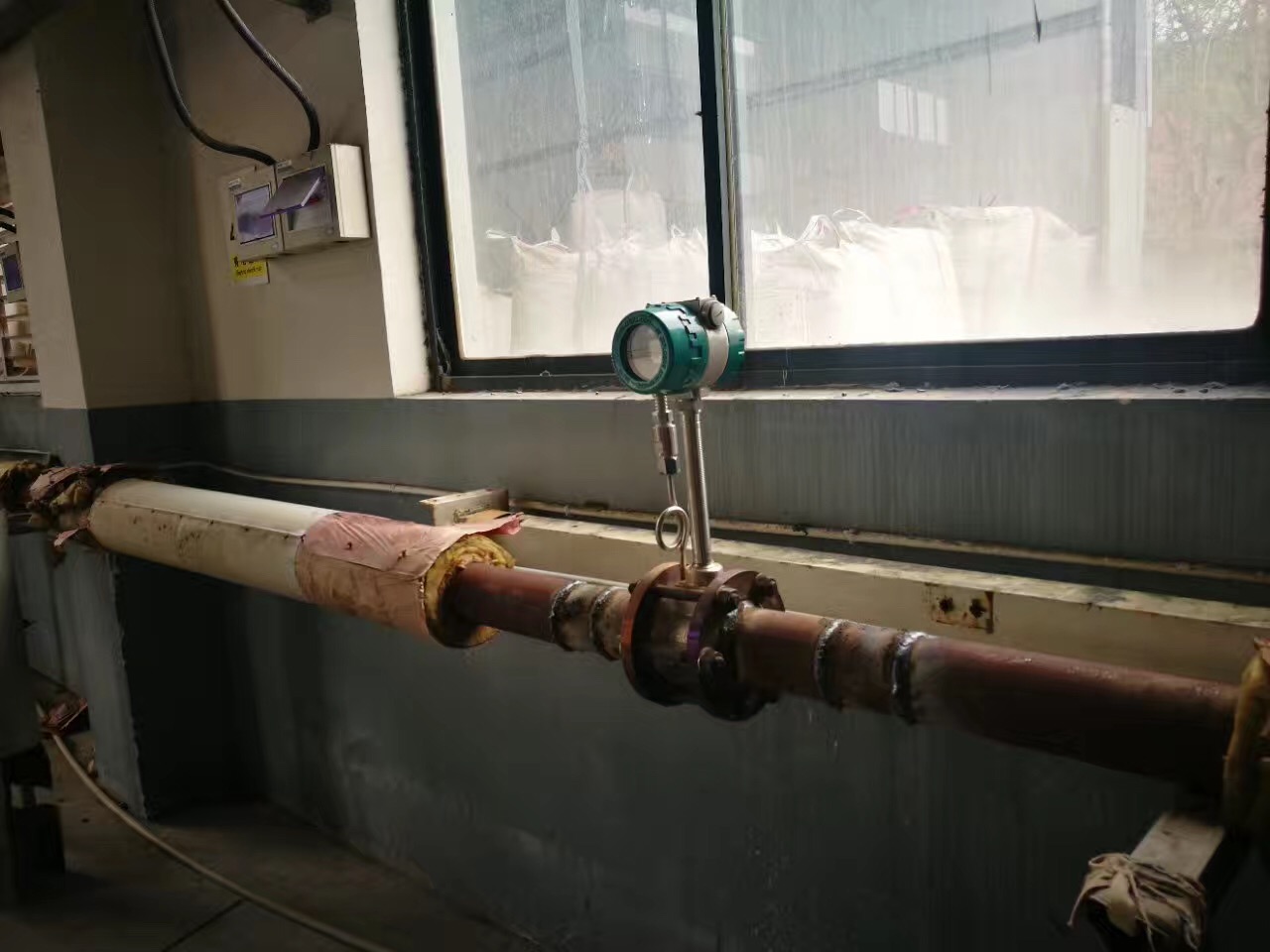

安装条件

2、传感器应安装在水平、垂直或倾斜(流体的流向自下而上)的与其公称通径相应的管道上。

4、传感器应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。

6、传感器的上、下游应配置一定长度的直管段,直管段的内壁应清洁、光滑,无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内,应充满被测液体。

安装步骤要求

2、将传感器夹在焊有专用法兰的上下游直管段上,用螺栓紧固,使上下游直管段与传感器保持同轴。

4、传感器及管道必要时应良好接地,接地电阻≤10Ω。

注意事项

2、安装时应使传感器的流向标志与管道内流体流向*。

4、测量高温介质时,切勿用隔热材料把传感器连接杆周围包起来。

6、安装传感器前,管道必须进行清洗。冲掉管内的杂质,避免通流后堵塞传感器。测量液体的管道必须充满被测液体,防止气泡的干扰。
