产品概述：

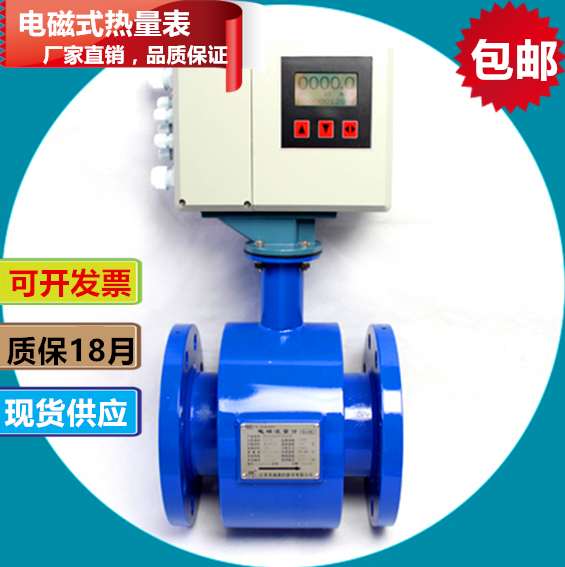

SP-LDE系列空调水能耗热量表（贸易结算、累计瞬时流量）其电磁转换器内核采用高速中央处理器，运算速度快、测量精度高、量程比宽、操作简单方便、测量稳定可靠，测量不受液体密度、粘度、温度、压力等影响，管道内无任何可动部件，无阻流部件，具有自检和自诊断功能，全数字量处理，抗干扰能力强，是目前流量仪表中的性价比极高的一款产品，主要用于测量管道中导电液体的体积流量，在化工化纤、冶金、制糖、造纸、煤炭、水利工程给排水、环保、自来水、污水处理等行业中广泛应用。

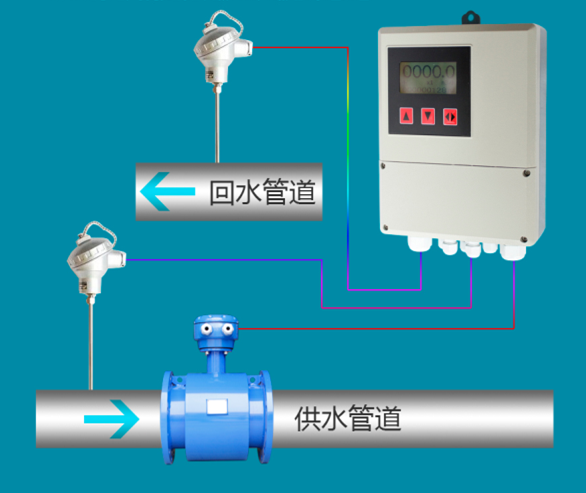

测量供水流量及供、回水温度差从而由热量转换器 ( 二次表 ) 测量及显示水流经热交换系统所释放或吸收的热能的仪表。,强烈建议在表体安装位置后面满足2倍管道直径距离后面安装管道伸缩器，方便热量表的安装；建议安装表前阀门、表后阀、过滤器，便于检修。,适用管径DN20～DN1000，输出4-20mA、脉冲或Modbus信号。,能量积算精度1级，工作环境 5℃～60℃、5～95%RH（不结露），温度传感器PT1000。

典型应用：

中央空调循环水系统冷水制冷温度、流量、冷量测量，中央空调循环水系统热水供热温度、流量、热量测量，换热器温度、流量、热量测量，中央空调循环水系统冷冻机出水温度、流量、冷量测量，热水锅炉出水温度、流量、热量测量，城市供暖、供热等热水或蒸汽系统计量，水源制冷、酒精、能源监测、能耗、节能减排等行业 ，更贴近实际工程应用的参数设定，多层密码保护防止数据丢失及意外被修改，完善的接口功能，同时兼容电流（4-20mA）流量信号与脉冲流量信号输入。,目前中央空调系统和热力公司使用的大口径能量表50%以上采用的是超声波式和电磁式的，因为无论是使用周期成本，还是可靠性和准确性，超声波和电磁式能量表均优于机械式能量表。,超声能量计陶瓷传感器、金属合金粘接剂。强度高、耐磨损、耐腐蚀、不易结垢。特别适合于高温、高腐性液体的测量。使用金属粘接剂，粘接更加牢固，使用温度可达160℃，特别适于声传感器，使传感器的工程实用性大大提高。

安装方式的选择
如果被测介质含有固体颗粒或浆液，建议垂直安装（流向自下而上），避免固体颗粒沉积在流量计测量管内。流量计在水准或倾斜安装时，其电极轴线应该处于水准位置。假如电极轴线与地面垂直，则上方的电极附近容易聚集气泡。
管道安装
避免流量计上下游管道不对中或倾斜，并保持与上下游法兰对准。安装前清除焊接残渣和凸起物，并垫上垫片。流量计装到管道上后应禁止在该管段上进行电焊作业，防止衬里受损。
接地
由于电磁式流量计的感应信号很弱，易受杂讯影响。因此，传感器、转换器的基准电位必须与被测液体相同，共同接地。电磁式流量计两侧安装接地环或接地电极的作用就是建立流量计壳体和液体的等电位。
普通金属管道（一般不需要装接地环）：管道本身接地良好时，接地线可省略，但必须通过流量计所配的接地线使壳体和液体相通。

绝缘管道（塑胶管、衬胶管等）：传感器两端应安装接地环（或接地电极）并通过接地线使被测介质与大地短接。

阴极保护管道：管道法兰之间用铜线相连，但必须与接地线绝缘。

注：当传感器安装在绝缘管道时，可免安装接地环。

转换器一方面向传感器励磁线圈提供稳定的励磁电流，以达到磁感应强度B是个常量；同时把传感器感应的电动势放大转换成标准的电流信号或频率信号，便于流量的显示、累计、控制与调节。图所示为转换器电路结构。
