分体式涡街流量计

发布时间:2013-12-18  浏览:7006次  字号:

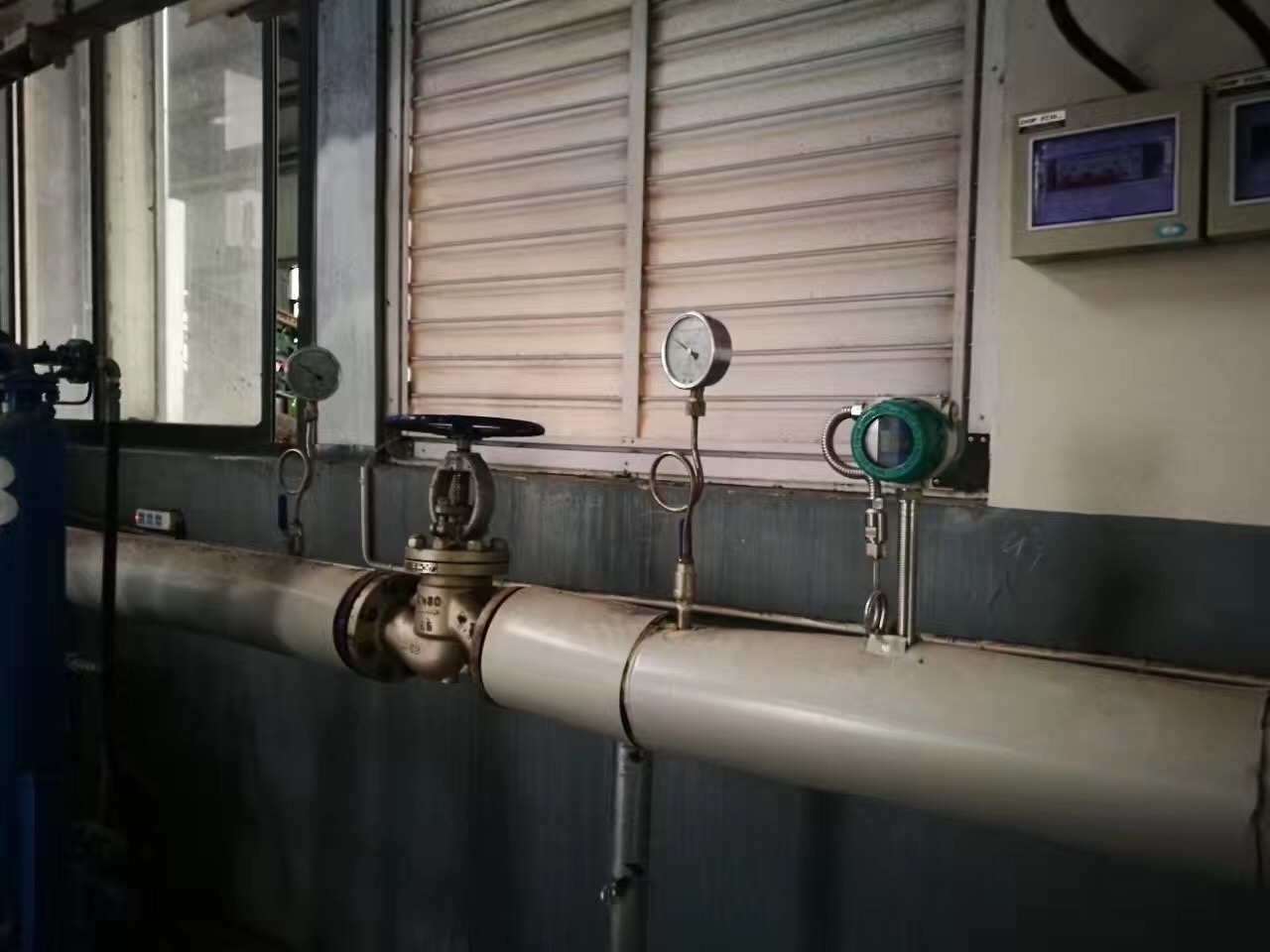

分体式涡街流量计是由涡街流量传感器和流量积算仪组成,涡街流量传感器安装在管道上,流量积算仪放在控制室里,中间用RVVP3*1.0电缆连接。

一、产品概述

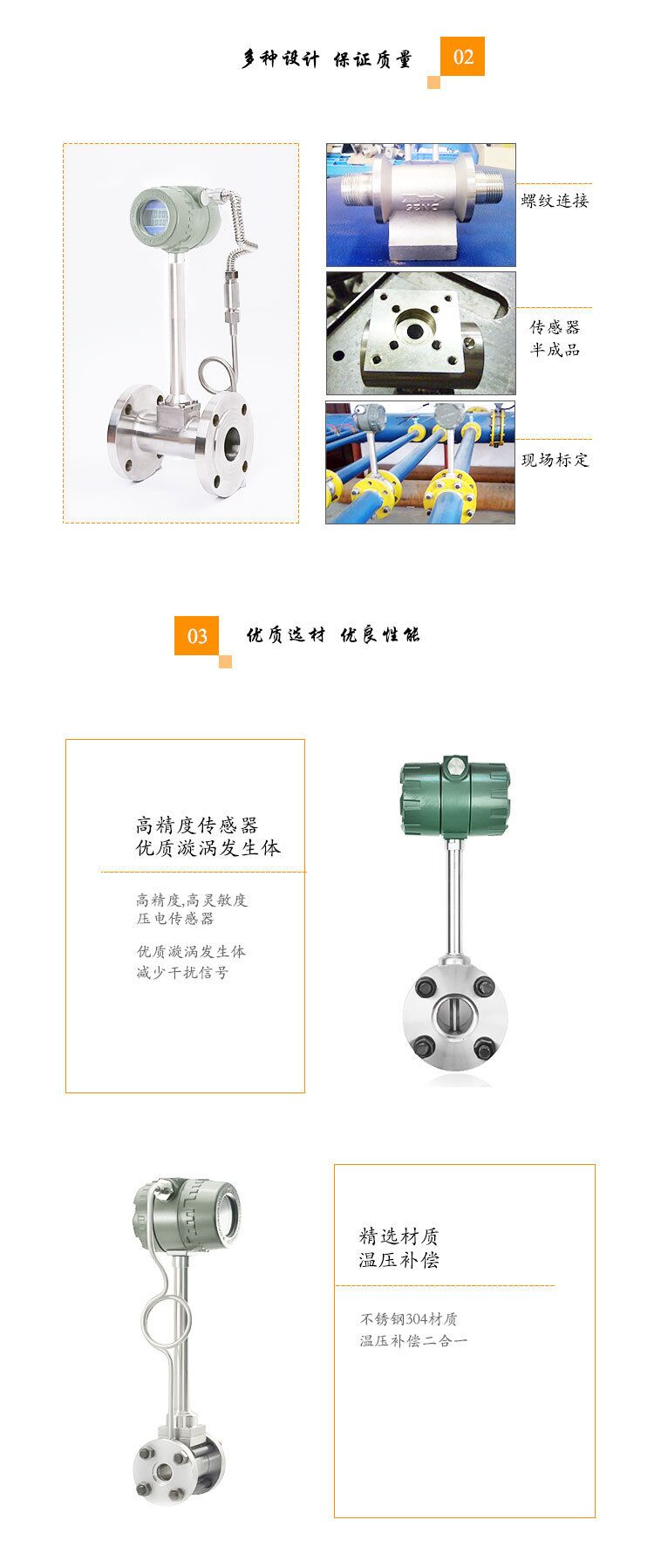

SP-LU系列分体式涡街流量计(温压补偿)专为测量各种气体而设计,可自动密度补偿。将流量与温度补偿传感器集于一体。传感头现场可拆卸型表体,可在不影响管道内流体流动的情况下更换传感头。

二、主要特点
SP-LU系列分体式涡街流量计(法兰式)通过一体化温度补偿,可显示瞬时质量流量、累计流量以及温度、压力等。也可手动设定温度,温度及涡街传感头都可以在不停止管内流体的情况下可更换。


分体式涡街流量计工作原理:
在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡门涡街,
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:
f=St.V/〔(1-1.25d/D)d〕
式中:
f-发生体一侧产生的卡门旋涡频率
St-斯特罗哈尔数
V-流体的平均流速
d-柱体流面宽度
D-管道内径
在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路,即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。
分体式涡街流量计技术指标:

测量介质
液体、气体、蒸汽(单相介质或可以认为是单相的介质)
饱和蒸汽在干度≥85%时,可以认为是单相介质
介质温度(℃)
-40~+300; 350~450(电容式,协议订货)
介质压力
1.6Mpa   2.5Mpa    4.0Mpa ≥4.0Mpa的规格协议订货
允许振动加速度
电容式传感器:1.0~2.0g 压电式传感器:≤0.2g
不确定度
1.0 1.5 2.5
量程比
8:1    10:1    15:1
流量范围
液体:0.35~7.0m/s 气体:5.0~60.0m/s 蒸汽:6.0~70.0m/s
规  格
满管式
法兰卡装式规格为DN15-DN300
插入式
DN200-DN1500(超过DN1500可特殊订货)
材  质
304,其他材质协议订货
雷 诺 数
正常2×103~7*10 扩展1*10~7*10
阻力系数
满管式Cd≤2.6
防护等级
普通型:IP65 潜水型:IP68
防爆等级
本质安全型:EX(ia)ⅡCT2-T5 隔爆型:ExdⅡBT2-T5
环境条件
环境温度
-40~+55(非防爆场所) -25~+55(防爆场所)
相对湿度
≤90%
大气压力
86~106kPa
供电电源
脉冲型12VDC~ +24VDC 电流型 12VDC~+24VDC 4-20mA 电池供电3.6V
输出信号
频率脉冲信号2~3000Hz 低电平≤1V 高电平≥5V
二线制4-20mA信号 防爆型负载≤300Ω 非防爆型负载≤500Ω
