差压式流量计组成及作用原理

发布时间:2015-03-23  浏览:1243次  字号:

差压式流量计是目前流量测量中用得最多的一种流量仪表,它的使用量大概占整个流量仪表的60%~70%。它的应用范围特别广泛,例如工作环境可以是清洁的,也可是脏污的;工作条件则有高温、常温、低温、高压、常压、真空等不同情况;测量管径也可以从几个毫米到几米。其他优点还包括性能稳定、结构牢固、便于规模生产。但存在有测量精度普遍偏低、压力损失大、测量范围窄、现场安装要求高等缺点。

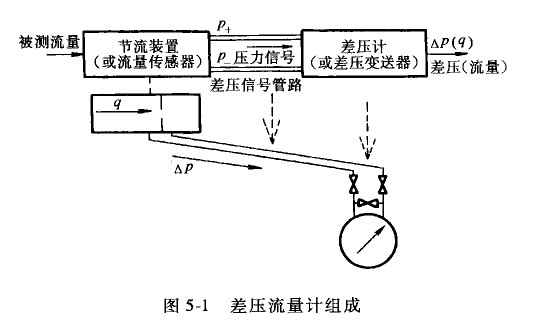

  差压式流量计通常由能将流体流量转换成差压信号的一次装置——节流装置和测量差压信号并显示流量的二次装置——差压计组成,如图5-1所示。差压计的分类通常以检测件形式分类,如孔板流量计、均速管流量计、文丘里流量计等。

  差压式流量计由一次装置和二次装置组成.一次装置称流量测量元件,它安装在被测流体的管道中,产生与流量(流速)成比例的压力差,供二次装置进行流量显示。二次装置称显示仪表。它接收测量元件产生的差压信号,并将其转换为相应的流量进行显示.差压流量计的一次装置常为节流装置或动压测定装置(皮托管、均速管等)。二次装置为各种机械式、电子式、组合式差压计配以流量显示仪表.差压计的差压敏感元件多为弹性元件。由于差压和流量呈平方根关系,故流量显示仪表都配有开平方装置,以使流量刻度线性化。多数仪表还设有流量积算装置,以显示累积流量,以便经济核算。这种利用差压测量流量的方法历史悠久,比较成熟,世界各国一般都用在比较重要的场合,约占各种流量测量方式的70%。发电厂主蒸汽、给水、凝结水等的流量测量都采用这种表计。
