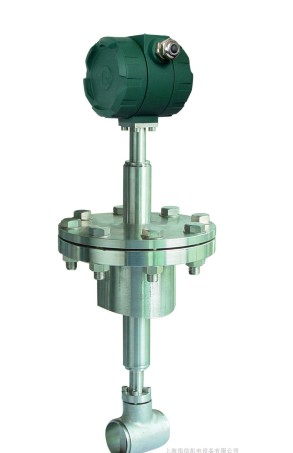

我公司循环水厂中采用SP-LUC型插入式涡街流量计（4～20mA模拟输出型）进行水量计量，长期来循环水厂对该表的测量数据有很大的争议，若用水泵的流量值作为基准比对则仪表的测量误差高达20％。虽然上文已说明不能用水泵的流量值作为判别流量仪表准确与否的依据，但在日常运行中又将它们相互参照使用。经技术人员对水泵、仪表与关系的仔细检查，确认两者明显差值为是仪表系数造成的。

  拆下插入式涡街流量计，并按标定修正比对法进行一系列操作，同时对放大器进行相应调试等，取得有效数据：仪表出厂时根据使用现场工艺条件，厂房计算给出仪表最大流量Qmax＝6000m3/h，满度频率fmax＝41.2Hz；安装在300mm口径的管线上用流量计法对整台流量计进行标定，通过实流标定得出仪表系数K＝202.951，再通过查表1、表2，得出实际使用管径900mm条件下与在300mm管径条件下的α（比仪表常用流量计算）、β 、A的比值分别为1.016，1.055，9.000，计算修正出仪表在900mm口径条件下的仪表系数K′＝K/（1.016×1.055×9.000）＝21.038，再换算成满度频率fmax＝41.2Hz时的仪表实际最大流量Qmax＝7050m3/h即完成插入式涡街流量计的标定修正比对。经过进一步估算，修正结果与传统理论计算误差约为0.5％左右，能够满足现场的测量需要。

另外，插入式涡街流量计安装道现场后，可根据实际情况仪表放大器的增益与灵敏度进行适当调试，使仪表达到最佳运行状态，这一点也十分重要。
