锅炉蒸汽流量计工作原理与结构

发布时间:2015-04-07  浏览:1401次  字号:

锅炉蒸汽流量计的整体结构设计合理,动态测量范围宽,压力损失小;仪表主体可采用不锈钢材质制造,适用于腐蚀性介质的测量;仪表无可动部件,安装维护简单;
锅炉蒸汽流量计优越的性能是如何实现的呢?
(1)对流体的均速作用
流体在管道中流动实际上是这样一种状态,当流体流动不受任何阻碍和干扰达到充公发展状态时,其速度分布为:越靠近管道中心流速越快,在中心处达到最快、越靠近管壁流速越慢,在管壁处接近零。大多数流量仪表测量流量涉及到流速时,由于无法改变这种快慢不均的状态,只能忽略管道中流速有快慢之分的实际情况而假设流速是均等的。
(2)具有很强的抗干扰(旋涡流)能力
大家都知道流体流动遇到阻挡物时会产生“旋涡流”,这就是著名的“卡曼旋涡”现象,涡街流量计就是基于这个原理工作的。同样道理象孔板、锥开体等节流件在管道中也是阻挡物,在节流件后部除了产生静压力外必然也会产生旋涡流。
(3)对流体的整流功能

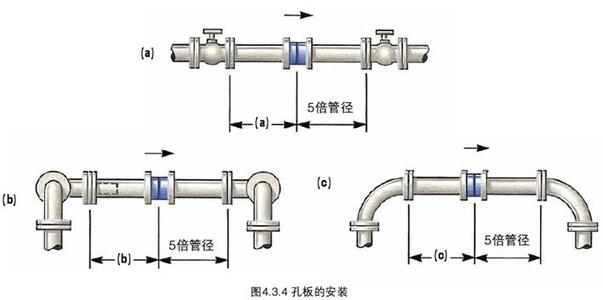

绝大多数流量仪表要求足够长的前后直管段,目的就是为了使流体流动状态成为充分发展管流以复现实验条件下的流动状态。然而这种苛刻的要求常常由于复杂的现场(如各种阀门、弯头、缩径、扩径、泵等)而不能满足,所带来的结果必然是测量误差的增大。因此,绝大多数流量仪表很难在不满足直管段条件下取得准确的测量值。
(4)节流件耐磨损的特点
我们都知道节流式差压仪表的测量精度是靠它的“几何尺寸”保证的,这一点塔形与孔板是一样的。但是由于孔板测量关键部位易磨损,它的测量误差随着使用时间在缓慢变大。
(5)自清洁功能
如前所述,由于流体在靠近管壁处的流速变慢极容易使脏污物等沉淀或附着在管壁上,对于孔板等传统差压仪表还会在前面堆积。


(6)强大防堵功能的专利技术
上述介绍的流量计的自清洁功能,当流体属于特脏型或含有大量粉尘杂质时,常规的V 型(形)流量计有时也不能彻底解决,国内外实际使用中,时有发生因堵塞取压孔而导致测量失败的事例。
(7)压力损失小
流量计的结构特点是流线型节流件,采用“逐渐节流方式”工作,完全不同于孔板等传统差压式仪表“突然节流”的工作方式,所以它的压力损失小,约是孔板的1/3。因此对于那些“低压力、大流量”流体测量来讲,比传统差压式仪表有很大的优越性。
